I. A AULA DO PORTA-TRECO Diogo Meurer de Souza Castro

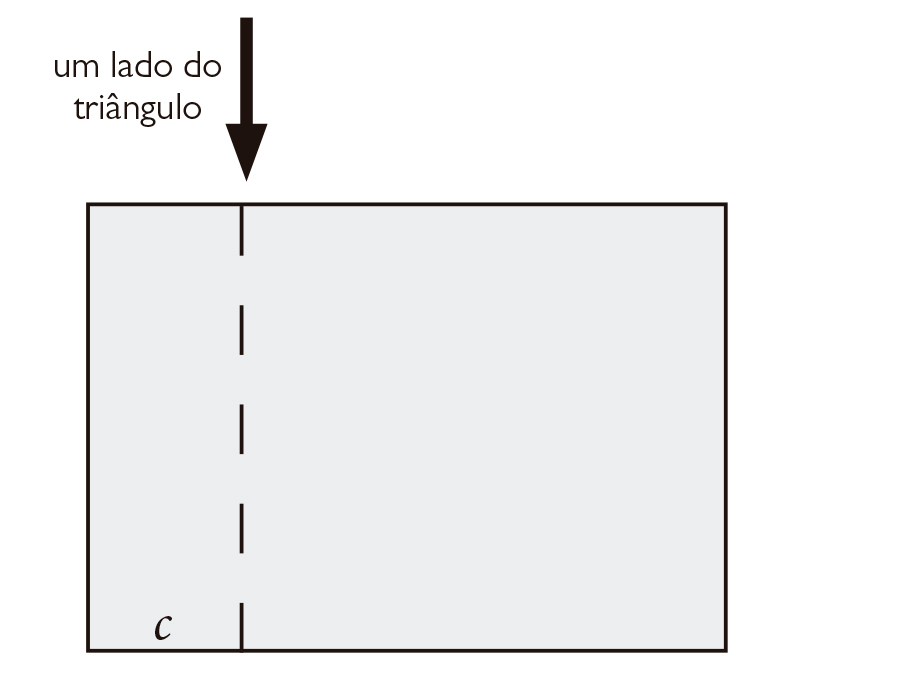

Neste artigo apresentamos uma sugestão de atividade para o professor de Matemática aplicar na educação básica. Faremos a descrição de uma experiência de ensino que relaciona as desigualdades do triângulo e das médias aritmética e geométrica e cálculo de volumes a um problema de otimização, envolvendo a construção de um objeto, o porta-treco, por meio de dobraduras. Pretendemos também apresentar ao leitor diferentes abordagens possíveis para a resolução de um mesmo problema matemático. Vamos considerar que esse objeto, o porta-treco, tenha o formato de um prisma reto de base triangular e superfície lateral do tamanho de uma folha A4 (as bases serão coladas posteriormente). Assim, quais deverão ser suas dimensões para garantir que tenha volume máximo? Como a folha é retangular e seus lados têm medidas fixas (21 cm × 29,7 cm), o prisma terá altura e perímetro da base fixos, restando a área da base como variável. Assim, o problema fica reduzido à otimização da área de um triângulo de perímetro dado, isto é, em determinar duas dobraduras na folha de papel. Ao realizar a primeira dobradura, determina-se uma aresta do prisma e divide-se o perímetro da base em dois segmentos, um deles será um lado da base e o outro segmento corresponde à soma dos outros dois lados da base. Dessa forma, a primeira dobradura pode ser na metade da folha? E a segunda dobradura, essa pode ocorrer sobre qualquer um dos dois segmentos determinados pela primeira? Há um resultado importante denominado desigualdade triangular, que afirma que a medida de cada lado de um triângulo qualquer é sempre menor do que a soma das medidas dos outros dois lados; dessa forma, as respostas são negativas. Assim, aquele que não conseguiu montar o prisma tendo como superfície lateral toda a folha A4, foi porque ou fez a primeira dobradura na mediatriz de um dos lados da folha ou porque escolheu o segmento maior para ser um lado da base do prisma. Vejam uma dobradura possível, sendo c um lado do triângulo:

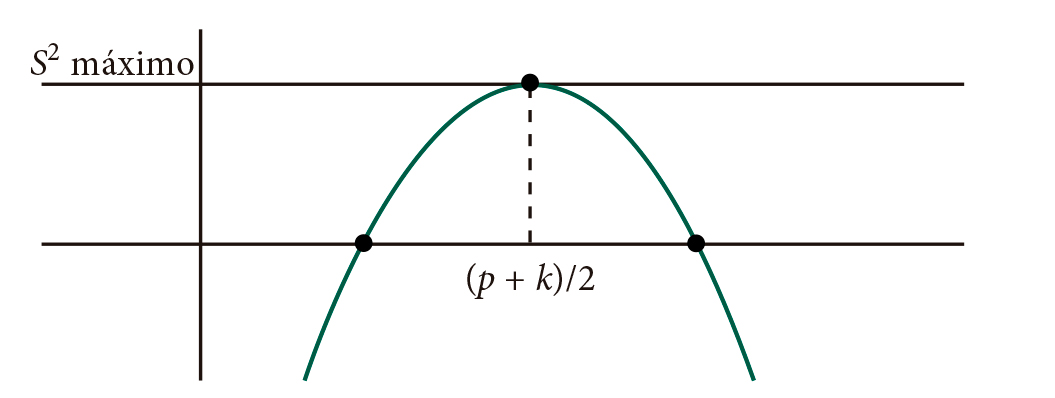

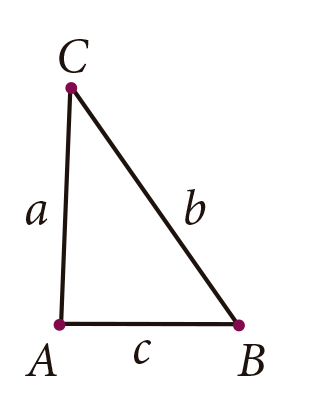

Sabemos que a área S desse triângulo pode ser obtida pela fórmula de Heron: No nosso caso, se usarmos a folha como nas figuras, com o lado mais longo na horizontal, teremos 2p = 29,7 cm. Como a base AB = c e o perímetro 2p foram fixados, podemos escrever p – c = k, sendo k constante. Sendo b = 2p – a – c = p – a + k, podemos escrever: S2 = p(p - a)(p - b)(p - c) = pk(p - a)(a - k) = Maximizar S equivale a maximizar S2, que equivale a maximizar [– a2 + (p + k) a – pk]. Essa expressão pode ser entendida como uma função quadrática na variável a. Logo, seu valor extremo – nesse caso, valor máximo – ocorre quando a é igual à abscissa do vértice da parábola correspondente, como na figura seguinte, ou seja, quando
Mostramos então, usando máximo de uma função quadrática, que entre os triângulos com um lado e perímetro fixados, o de maior área é o isósceles. Logo, deveríamos dividir o segmento restante na folha ao meio. Isso porque fizemos uma primeira dobra arbitrária, desde que “válida” para construir um triângulo. Fizemos então uma nova pergunta: Como deveria ser essa primeira dobra para obter um triângulo de maior área? Para responder a essa pergunta, utilizamos a desigualdade de Cauchy ou das médias: Sejam x, y e z números reais maiores do que zero. Se A é a média aritmética e G a média geométrica entre esses números, então G < A e a igualdade G = A ocorre se e somente se x = y = z:
Para uma demonstração desse resultado, ver, por exemplo, RPM 18, página 43. Fazendo x = (p – a), y = (p – b) e z = (p – c), obtemos:

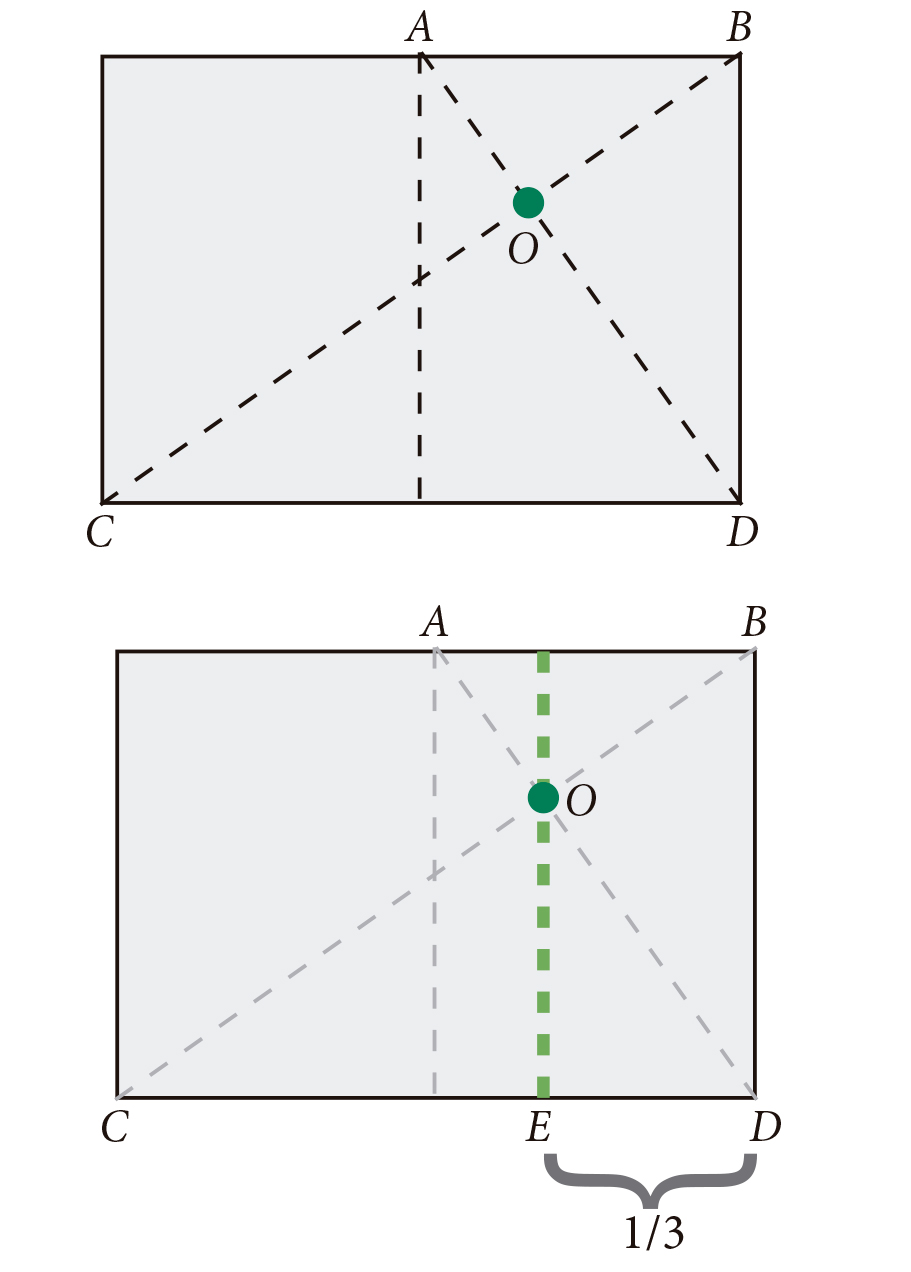

como assume valor máximo, se e somente p – a = p – b = p – c, ou seja, quando a = b = c (e ocorre a igualdade em (*)). Observamos que a área S será máxima se e somente se p(p – a)(p – b)(p – c) ou, equivalentemente, se Logo, para obtermos a base do porta-treco com maior área possível, devemos fazer as dobras de modo a dividir a folha em três partes iguais, como mostram as figuras a seguir.
Logo, se o perímetro fixado para a base for de 29,7 cm, as dimensões do prisma de maior volume serão 21 cm de altura e 9,9 cm de lado da base. Caso a folha seja considerada com o lado maior na vertical, o perímetro da base será 21 cm, a altura do prisma será de 29,7 cm e o lado da base medirá 7cm. Finalmente, o professor pode solicitar aos alunos respostas, para próxima aula, às perguntas:
E UM FINAL FELIZ Então, chegado ao fim de duas aulas, os alunos ficaram motivados a responder essas perguntas em casa, sendo que um deles exclamou: “Nunca pensei que houvesse Matemática até em um porta-treco!”. Com esse comentário, o professor se sentiu satisfeito por ter tido a preocupação de não apresentar soluções prontas e por ter mostrado aos alunos que um problema pode ter muitas resoluções e uma delas pode ser a deles. Além disso, uma aula como essa ajuda o professor a atender às instruções da Secretaria da Educação Média e Tecnológica. PCN+: Ensino Médio – orientações educacionais complementares aos Parâmetros Curriculares Nacionais. Brasília: MEC 2002. AS RESPOSTAS
Justificativa Os triângulos OAB e OCD são semelhantes, logo tem-se
o que implica
Nota: Do ponto de vista matemático, seria mais razoável resolver o problema mostrando inicialmente que entre os triângulos com perímetro fixado, o que tem área máxima é o equilátero. Mas, do ponto de vista didático, considerar o triângulo com um lado e perímetro fixados e obter o triângulo isósceles é uma abordagem mais rica, pois permite usar o máximo de uma função quadrática em uma situação motivadora.
II. A CRIPTOGRAFIA EM SALA DE AULA Edson Marques da Costa Júnior

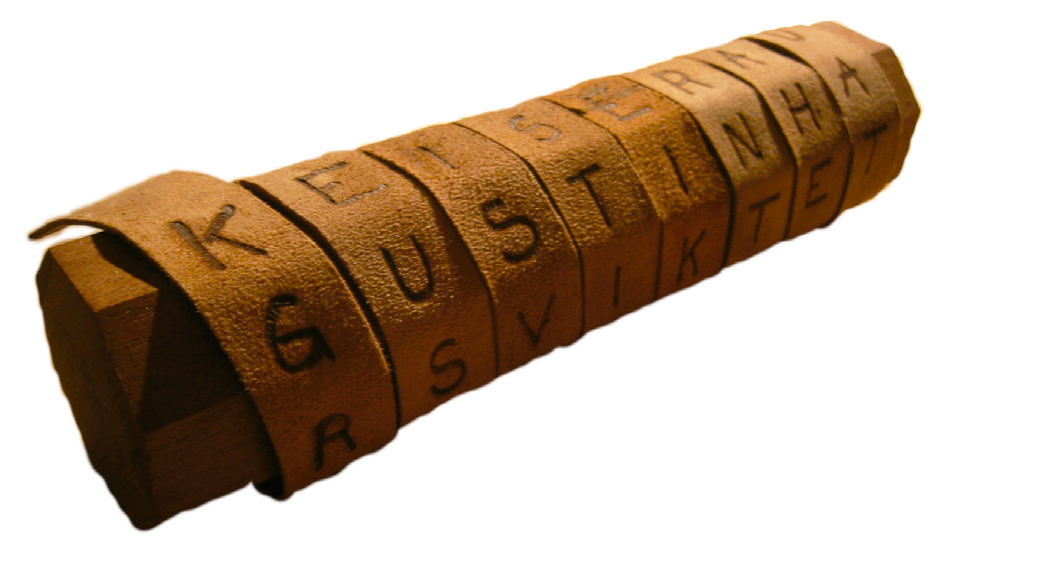

A codificação de mensagens é uma técnica milenar que vem se aprimorando a cada dia, dando suporte para evoluções tecnológicas muito utilizadas nos dias atuais. A evolução da criptografia, técnica que consiste na codificação de mensagens, foi acompanhada pelo desenvolvimento da criptoanálise, que consiste na “quebra” de códigos e cifras. Atualmente, podemos verificar tais técnicas empregadas em senhas de banco, internet, computadores, celulares, entre outros. No nível da educação básica, a codificação de mensagens pode oferecer situações motivadoras e atraentes para o estudo de diversos conteúdos programáticos. A RPM já publicou textos sobre o assunto: na RPM 12, o artigo Criptografia e a importância das aplicações, e na RPM 45, o artigo Codificando e decifrando mensagens. Neste texto, vamos apresentar duas atividades envolvendo codificação de mensagens, que realizamos com os alunos do 2o e 3o anos do ensino médio, enfatizando a Matemática por trás de cada uma delas. ATIVIDADE 1 - A CÍTALA ESPARTANA Este processo criptográfico consiste em enrolar, em espiral, uma tira de papiro ou de pergaminho em torno de um cilindro ou bastão e escrever uma mensagem de cima para baixo em verticais do cilindro. Ao desenrolar o pergaminho, a mensagem formava um “cinto” com caracteres todos misturados e sem sentido. Essa tira desenrolada era enviada ao destinatário, que deveria possuir uma cópia idêntica do cilindro ou bastão. Enrolando-se novamente a tira, lia-se a mensagem clara. A cítala espartana basicamente consiste em tomar uma matriz n × m, em que n representa a quantidade de caracteres correspondentes a uma mesma vertical do cilindro (dada pelo comprimento do cilindro), ou seja, a quantidade de linhas que a matriz deve possuir. A frase a ser codificada é escrita de cima para baixo a partir da primeira coluna. Ao escrever n caracteres, a quantidade de linhas se esgotará e, então, deve-se seguir o mesmo processo, escrevendo em seguida as letras nas demais colunas até que se esgotem todas as letras da frase a ser codificada. A chave para decifrar o segredo é encontrar a quantidade de colunas (que depende do raio do cilindro) que possui a matriz, já que essa fornecerá o tamanho de cada bloco em que se deve separar a frase codificada.
Vejamos um exemplo: A frase: “Mais vale a lÁgrima da derrota,

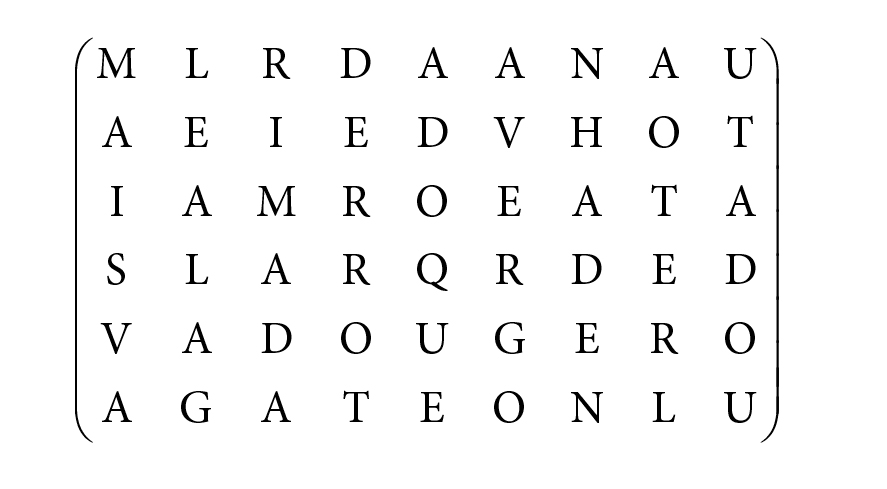

do é criptografada pela cítala espartana da seguinte forma: primeiramente toma-se uma matriz com, por exemplo, n = 6 linhas. A quantidade de colunas, m, será obtida ao final da transcrição da mensagem, nesse caso, m = 9.
As letras adicionadas ao final da matriz são somente para completar a coluna. Podemos observar que elas não interferirão na frase original. Olhando para as linhas da matriz (desenrolando a tira), temos a seguinte codificação: “mlrdaanau aeiedvhot iamroeata slar- Para tal atividade, foram utilizados três copos de raios diferentes. A frase utilizada foi comum para todos os alunos. A escolha de uma única frase foi importante para que os alunos observassem que, com cilindros diferentes, a codificação também se torna distinta, ou seja, para cada cilindro existe uma matriz associada. A frase preestabelecida foi: “Índio quer cachimbo, Índio quer Associada a uma matriz 6 × 7, temos: que, quando codificada, nos fornece: “iuhnera neidrfa drmifuc icboama Com essa atividade, trabalhamos o conceito de matrizes, bem como suas aplicações, e enfatizamos o conceito de área lateral do cilindro e comprimento da circunferência. Atividade 2 – CifrÁrio por funÇÃo quadrÁtica O cifrário por função quadrática consiste em considerar uma função da forma f(x) = ax2 + bx + c, que servirá como função codificadora. Inicialmente, adotamos a relação entre letras e números como na tabela a seguir: Depois, observamos aos alunos que seria necessário tomar uma função que fosse injetora no intervalo [0, 25] de valores escolhido para as letras, pois, caso contrário, teríamos duas possíveis letras para um mesmo número. Escolher funções quadráticas não injetoras no intervalo [0, 25] considerado foi um erro inicial bastante comum dos alunos. Nesse momento, foi possível discutir injetividade de funções e meios de determinar se uma função é ou não injetora em determinado intervalo. Também mostramos como determinar a expressão da inversa de algumas funções lineares e quadráticas (nos intervalos em que é injetora). Vejamos um exemplo: Consideramos como codificadora a função f(x) = x2 + x + 1. Primeiramente, traçando o gráfico da função, verificamos que a função é injetora no intervalo Vamos então decodificar a mensagem “13, 21, 421, 343, 21, 463, 73, 13, 1” utilizando a função decodificadora. Primeiro os alunos tiveram que determinar a função inversa da f para determinar quais valores têm como imagem os números da mensagem codificada. Determinaram seu domínio, o intervalo
Fazendo os cálculos, obtemos: Para esses cálculos, os alunos usaram uma calculadora, pois esse é um exemplo de situação em que a calculadora permite aos alunos ganharem mais rapidez e confiança nos resultados. Ou seja, apresentamos uma situação na qual o uso da calculadora em sala de aula é desejável e adequado. Continuando, então, os cálculos dos valores da função f –1 nos pontos 343, 21, 463, 73, 13 e 1, os alunos encontraram a sequência: “3, 4, 20, 18, 4, 21, 8, 3, 0” que corresponderá à frase “Deus É VIDA”.
CONCLUSÃO As atividades desenvolvidas e aplicadas são exemplos de material didático que pode ser utilizado pelos professores para exercitar, aprofundar, fixar e revisar conteúdos, fazendo uso de códigos e senhas aliados aos conteúdos matemáticos de função quadrática, circunferência, cilindros e matrizes, de forma motivadora e contextualizada, permitindo aos alunos a possibilidade de ganharem mais confiança para trabalhar com problemas e buscarem novas experiências de aprendizagem. Além disso, possibilitou, também, desenvolver as capacidades de concentração, de trabalho em grupo e de desenvolver estratégias de resolução de problemas.
|
, sendo 2p = a + b + c.
, isto é, quando a = b.
, temos
assume seu valor máximo, o que acontece, como vimos, se e somente se a = b = c.
, então, uma dobra vertical por O permitirá marcar no lado CD um segmento igual a 1/3 do seu comprimento.
que contém o intervalo das letras, [0, 25].
e sua expressão
