     Introdução

Ampliar, reduzir, rotar, inverter, deformar imagens atualmente são operações tão simples que podem ser realizadas quase sem pensar, basta um “clicar e arrastar” e tudo está pronto. A informática proporciona, mesmo para aqueles sem talento algum para o desenho, uma infinidade de recursos para facilitar a manipulação de imagens. Mas como eram feitas essas transformações antes dos avanços tecnológicos?

A resposta a essa pergunta foi encontrada em alguns livros que descrevem sistemas articulados desenvolvidos para fins específicos. Exemplos simples de sistemas articulados são os guarda-chuvas ou o sistema que ligava as rodas das antigas locomotivas a vapor. De modo geral, um sistema articulado consiste em um conjunto de hastes interligadas por pontos fixos e ou móveis, permitindo-lhes uma série de movimentos pré-definidos que visam à realização de uma determinada tarefa.

Nossas pesquisas resultaram em algumas surpresas, como a de, em algumas lojas de material para desenho, ainda poderem ser encontrados pantógrafos, sistemas destinados a ampliar ou reduzir figuras. A origem do pantógrafo é desconhecida, mas há registros de que já era utilizado, por alguns povos, mesmo antes de Cristo. Também descobrimos que James Joseph Sylvester (1814-1897), matemático bastante conhecido por seus estudos na área de Álgebra, deu atenção aos sistemas articulados, desenvolvendo um sistema destinado a realizar rotações de figuras (rotor de Sylvester). Outro matemático que trabalhou com esses instrumentos foi Kempe (1841-1920), sendo inventor de dois sistemas, um que permite refletir figuras e outro que permite transladá-las.

Apresentaremos neste artigo o pantógrafo e o rotor, instrumentos mecânicos de fácil construção, descrevendo as transformações que realizam e demonstrando os teoremas que comprovam o seu funcionamento.



     1.  Ampliando figuras

Fixado um ponto  F  no plano e dado um número real  , a homotetia de centro  F  e razão  k  é a transformação  H  que a cada ponto  S  do plano associa o ponto    tal que  .  Pode-se mostrar [2] que, se  J  é uma figura, então    é semelhante a  J  com razão de semelhança  k.  Em linguagem corrente, diz-se que    é uma ampliação de  J  se   para alguma homotetia  H  com   (e uma redução se  ).

O pantógrafo é um sistema articulado que realiza mecanicamente a ampliação (ou redução) de figuras. Ele consiste essencialmente em quatro hastes,  AL,  AF,  CS  e  BS  conforme ilustrado na figura. O sistema é montado como na figura, sendo articulado nos pontos  A,  B,  C  e  S  de forma a permitir rotação das hastes em torno desses pontos. O instrumento deve ser montado de forma que  ABSC  seja um paralelogramo e de forma que, na posição inicial (e portanto em qualquer outra como veremos),  S  esteja no segmento  FL.

Para usar o instrumento, fixamos, numa mesa, o ponto F, colocamos um lápis em L e fazemos a ponta seca S percorrer a figura que se quer ampliar.

(Pergunta: Que figuras podem ser ampliadas ou, mais precisamente, fixado F,  em qual região do plano podem estar os pontos das figuras a serem ampliadas?)

Usualmente são feitos vários furos em  AL  e  AF  de modo a permitir a montagem em outras configurações.

Por razões práticas, é conveniente que as hastes  AF  e  AL  tenham o mesmo comprimento, mas isso não é realmente necessário para que o instrumento funcione. O que se precisa é que a aplicação   seja uma homotetia e da definição vemos que, para tanto, basta que  S  esteja


para quaquer posição do pantógrafo com  F  fixo. Vamos verificar que isso realmente ocorre. Esse fato é conhecido como o Teorema do pantógrafo.

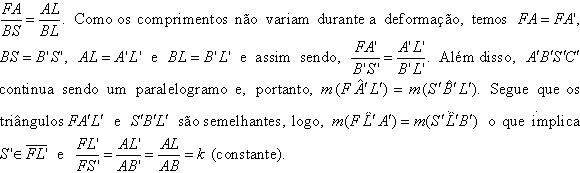

A figura representa o pantógrafo depois de “deformado” em relação à posição inicial. , , ... indicam as novas posições dos pontos  A, B, ... Na posição inicial os triângulos  FAL  e  SBL  são semelhantes, portanto,




     2.  Rotando figuras

Fixado um ponto  F  em um plano  p  orientado (como é usual, suporemos que a orientação é a anti-horária) e estabelecida uma medida de ângulo , a rotação de centro  F  é a transformação R  que, a cada ponto  S  do plano, associa o ponto   de tal forma que se tenha , ,  e também se tenha o sentido de  L  para    (tomando  F  como origem) positivo.



O rotor de Sylvester consiste, essencialmente, em quatro hastes articuladas formando um paralelogramo  ABCF  e mais duas hastes AS e CL, com   e , articuladas em A e C, formando um ângulo de mesma medida  a  com os lados AB e CB,  respectivamente.

Para que a medida, , do ângulo, permaneça constante durante a operação do instrumento, acrescenta-se ao conjuntoduas réguas de fixação (ver detalhe na figura) em  AB  e CB.

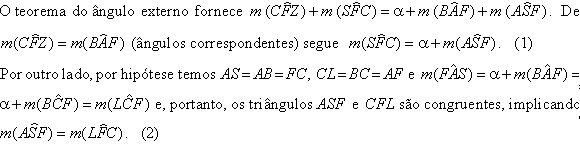

Quando a ponta seca  S  percorrer uma figura  J,  o lápis em  L  percorrerá uma figura que é uma rotação de ângulo  .  Para verificar que isso de fato ocorre precisamos mostrar que, em qualquer posição do rotor com  F  fixo, temos  .



     3.  Outras transformações geométricas

Como mencionamos na introdução, podemos construir sistemas articulados que realizam translações ou reflexões. Para o leitor interessado recomendamos a referência [3] na bibliografia.





Referências bibliográficas

[1]  BOYER, Carl B. História da Matemática. São Paulo, Edgard Blücher, 1974.

[2]  Lima, Elon L. Coordenadas no Plano. Coleção do Professor de Matematica, Rio de Janeiro, SBM, 1992.

[3]  PINHEIRO, Vírgilio A. Geometografia, volume 2. Rio de Janeiro. Aula Editora, 1986.
